正方形工业读写器

产品特点

• 内置滤波、隔离模块，具有很强抗干扰能力，符合EMC标准;

  具有使用方便、密封性、散热性良好、接收灵敏度高、性能稳定、可靠性强等特点;

  支持标准工业通讯协议 ModBus、IO-LINK、Profinet、EtherNET/IP、CC-LINK IE FB，方便用户集成到PLC等控制系统中；

  一体式结构设计，可灵活部署于各种环境中安装;

  防护等级IP68，适应工业领域各种恶劣环境。

技术参数
产品型号	AR1332X	AR1342X	AR1352X	AR2352X	AR2321M&X-S04/ AR2322M&X-S04

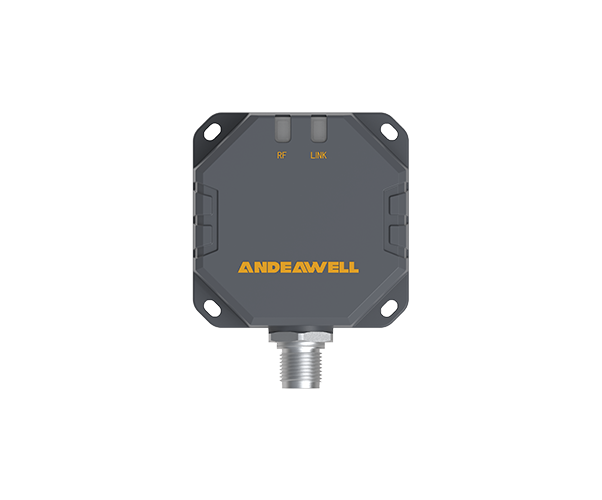

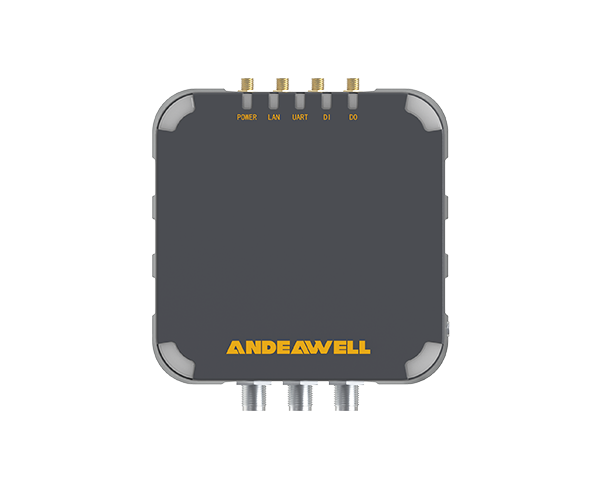

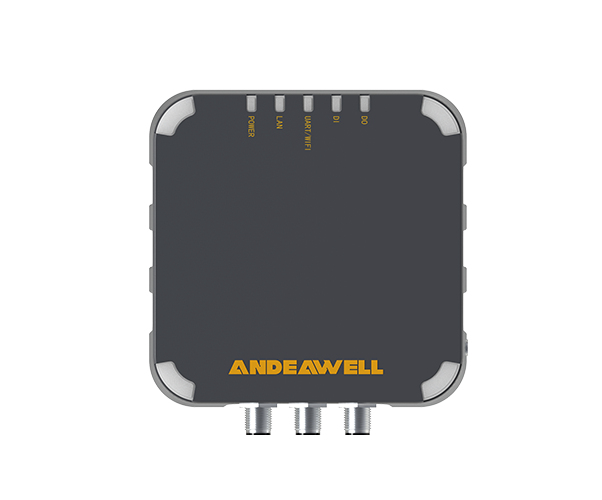

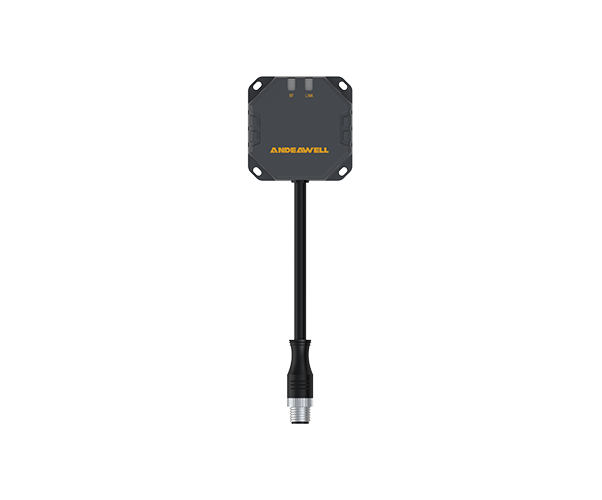

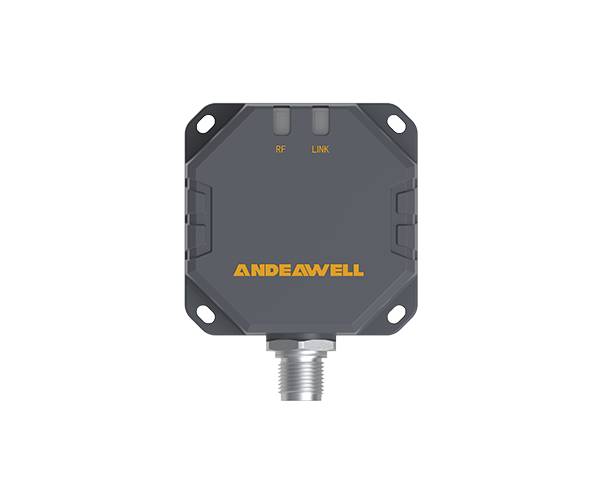

产品图片
支持协议	ISO15693、ISO14443 TypeA/B			ISO15693
工作频率	13.56MHz
读写距离	0-125mm（标准卡）	0-125mm（标准卡）	0-160mm（标准卡）	0-200mm（标准卡）	/
通讯接口	RS485、C/Q、TCP			工业以太网 / RS485	RS485、TCP AR2322M&X-S04：RS485、TCP、WIFI
通讯协议	Modbus RTU 、IO-LINK、Modbus TCP、CANopen、Profinet、Ethernet/IP、CC-LINK IE FieldBasic	Modbus RTU 、IO-LINK、Profinet、Ethernet/IP、CC-LINK IE FieldBasic	Modbus RTU 、IO-LINK、Modbus TCP、CANopen、Profinet、Ethernet/IP	Modbus RTU、Modbus TCP、PROFINET	M&T：Modbus RTU、Modbus TCP M&P：Modbus RTU、Profinet M&E：Modbus RTU、EtherNET/IP M&C：Modbus RTU、EtherCAT M&I：Modbus RTU、CC-LINK IE FieldBasic
电源电压	24V DC（10-30V）		<0 .05A @48V POE <0 .1A @24VDC	<0.3A@24V DC	9600~115200 bit/s、10/100M bps AR2322M&X-S04：2 .4G/5G Wifi
物理特性
外形尺寸	60mm*60mm*25mm	50mm*50mm*20mm(含连接器预出线长100mm)	M/L/T：80mm*80mm*35mm N/P/E：60mm*60mm*25mm	135*135*42mm
整机重量	175g±10g	100g±10g	M/L/T：350g±10g N/P/E：175g±10g	595g	580g±50g
固定方式	螺母固定4*M3				螺母(4*M5)固定 或用配件支架固定
壳体颜色	深灰色				深灰色+银白色
指示灯	2个LED指示灯				9个LED指示灯
应用环境
工作温度	-30℃～+70℃
工作湿度	5%～95%RH
IP等级	IP67

安装注意

由于读写器之间的射频会互相干扰，因此任两台读写器之间必须间隔一定的距离才能不彼此干扰。因此，读写器间侧向安装时，之间的距离要大于850mm;对向安装时，之间的距离要大于600mm。

应用领域

适用于生产作业自动化生产线、自动化分拣系统、零部件组装产线等工业领域。
