RFID读写器的组成及各部分功能
RFID读写器主要由四个部分组成,分别是控制模块,射频模块、接口和天线。控制模块是读写器的核心,一般由ASIC组件和微处理器组成。控制模块处理的信号通过射频模块传送给读写器天线,由读写器天线发射出去。控制模块与应用软件之间的数据交换主要通过读写器的接口来完成,以下是详细的RFID读写器的组成及各部分功能。
RFID读写器的组成及各部分功能
1、控制模块

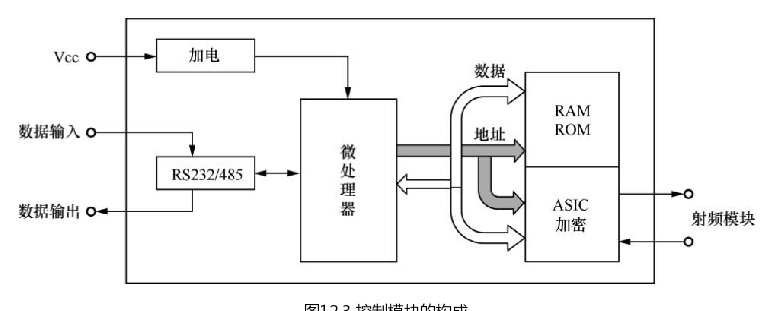

控制模块由ASIC组件和微处理器组成。微处理器是控制模块的核心部件。ASIC组件主要用来完成逻辑加密的过程,如对读写器与电子标签之间的数据流进行加密,以减轻微处理器计算过于密集的负担。对ASIC的存取是通过面向寄存器的微处理器总线来实现的。
读写器的控制模块主要完成以下功能。
(1)与应用软件进行通信,开执行应用软件发来的命令。
(2)控制与电子标签的通信过程。
(3)信号的编码与解码。
(4)执行防冲突算法。
(5)对电子标签与读写器之间传送的数据进行加密和解密。
(6)进行电子标签与读写器之间的身份验证。
2、射频模块
射频模块用以产生射频频率的发射功率,开接收和解调来自电子标签的射频信号。射频模块有两个分隔开的信号通道,分别用于往来于电子标签的两个斱向的数据流。其中,传送到电子标签中去的数据是通过发送通道完成的,而来自于电子标签的数据则通过接收通道来完成。根据两个信号通道的差异,射频模块主要分为如下类型。
(1)电感耦合方式的射频模块
电感耦合方式的射频模块主要用于13.56MHz和125kHz。由石英振荡器产生所需的频率,提供13.56MHz或125kHz频率的信号。振荡器信号被送到由信号编码的基带信号控制的调制级,根据调制器的类型执行对振荡器信号的ASK、PSK或FSK调制,然后再将已调信号送到线圈天线。接收通道开始于天线端,首先通过滤波器滤除发送的强信号,然后将接收信号进行放大和解调。
(2)微波系统的射频模块
发送电路的主要功能是对控制模块处理好的数字基带信号进行处理,然后通过读写器的天线将信息发送给电子标签。发送电路主要由调制电路、上变频混频器、带通滤波器和功率放大器构成。
接收电路的主要功能是对天线接收到的已调信号进行解调,恢复出数字基带信号,然后送到读写器的控制部分。接收电路主要由滤波器、放大器、混频器和电压比较器构成,用来完成包络的产生和检波功能。
3、读写器的接口
读写器控制模块与应用软件之间的数据交换主要通过读写器的接口来实现,接口可以采用RS-232、RS-485、RJ-45或WLAN接口。
4、天线
天线是用来发射或接收无线电波的装置。读写器与电子标签是利用无线电波传递信息的,当信息通过电磁波在空间传播时,电磁波的产生和接收要通过天线来完成。
有关RFID读写器的组成及各部分功能就是这些内容了,如果大家还想要了解更多RFID读写器的相关内容,欢迎持续关注安的电子!
