RFID读写器的组成和结构功能

　　RFID读写器是读取或写入电子标签信息的设备。各种读写器虽然在工作频率、耦合方式、通信流程和数据传输方式等方面有很大的不同，但在组成和功能方面十分类似。RFID读写器的主要功能是将数据加密后发送给电子标签，并将电子标签返回的数据解密，然后传送给计算机网络，其是具有读取、显示和数据处理等功能的设备。

　　一、RFID读写器的组成和结构

　　1.读写器的软件

　　读写器的所有行为均由软件控制完成。软件向读写器发出读写命令，作为响应，读写器与电子标签之间就会建立起特定的通信。

　　RFID标签读写器的软件已经由生产厂家在产品出厂时固化在读写器中。软件负责对读写器接收到的指令进行响应，并对电子标签发出相应的动作指令。软件负责系统的控制和通信，包括控制天线发射的开关、控制读写器的工作模式、控制数据传输和控制命令交换等。

　　2.读写器的硬件

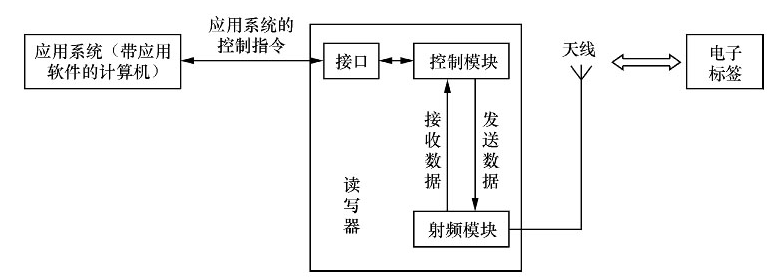

　　读写器的硬件一般由天线、射频模块、控制模块和接口组成，如图 1 所示。控制模块是读写器的核心。控制模块与电子标签之间的数据传输，通过射频模块与读写器天线完成。控制模块与应用软件之间的数据交换，通过读写器的接口完成，接口可以采用RS-232、RS-485、RJ-45或WLAN等。

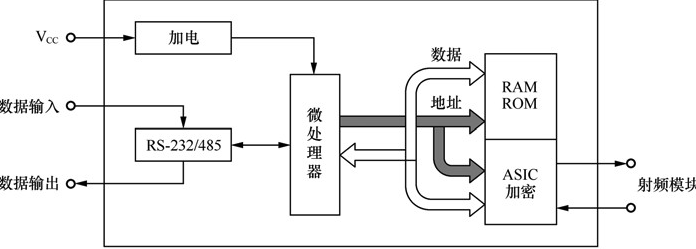

　　控制模块主要由微处理器和ASIC组件组成。微处理器是控制模块的核心部件。ASIC组件主要用来完成逻辑加密的过程，如对读写器与电子标签之间的数据流进行加密，以减轻微处理器计算过于密集的负担。控制模块的构成如图所示。

　　二、RFID读写器模块的详细功能

　　(1)与应用软件进行通信，并执行应用软件发来的命令;

　　(2)控制与电子标签的通信过程;

　　(3)信号的编码与解码;

　　(4)执行防冲突算法;

　　(5)对电子标签与读写器之间传送的数据进行加密和解密;

　　(6)进行电子标签与读写器之间的身份验证。
